耐磨型电磁流量计
产品详情

 电磁流量计头页.jpg电磁流量计参数说明.jpg电磁选型参数.jpg电极选择.jpg衬里选择.jpg流量范围选择.jpg用心造好表.jpg制造中心.jpg制造中心1.jpg制造中心2.jpg专利外观.jpg应用场合.jpg典型应用1.jpg典型客户.jpg企业荣誉.jpg业绩表.jpg服务联系方式.jpg

技术选型

 LKEF电磁流量计选型说明书

LKEF-AB-CD-EFGH-I-JK
编码说明
A公称直径

编码 通径 编码 通径 编码 通径
030 3 125 125 901 900
060 6 151 150 102 1000
100 10 201 200 122 1200
150 15 251 250 142 1400
200 20 301 300 162 1600
250 25 351 350 182 1800
320 32 401 400 202 2000
400 40 451 450 222 2200
500 50 501 500 242 2400
650 65 601 600 262 2600
800 80 701 700 282 2800
101 100 801 800 302 3000

B 公称压力(Mpa)
06- 0.6 (DN700-DN3000)
10- 1.0 (DN200-DN1000)
16- 1.6 (DN-15-DN600)
40- 4.0 (DN-DN150)

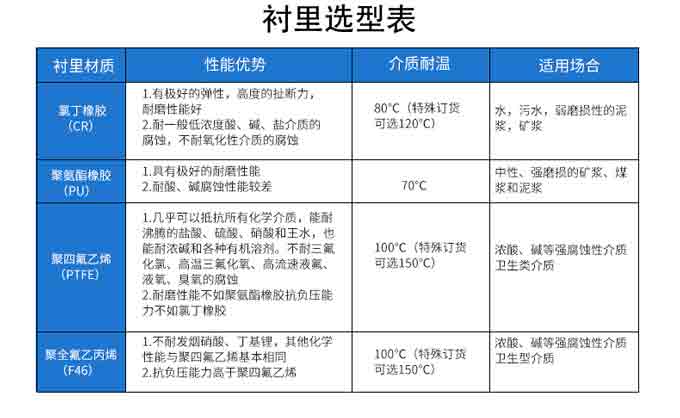

C 衬里材料
A 聚四氟乙烯(F4)(DN3-DN1000)
B 聚氯丁橡胶      (DN65-DN3000)
C聚氨酯           (DN15-DN600)
D聚全氟乙丙烯(F46)(DN15-DN300)
E加网PFA           (DN15-DN2500
D电极材料
A不锈钢0Cr18Ni12Mo2Ti (DN3-30000)
B哈氏合金B           (DN3-DN3000)
C哈氏合金C          (DN3-DN1600)
D钛                  (DN3-DN600)
E铂铱合金            (DN3-DN600)
F 钽                  (DN3-DN600)
G不锈钢涂覆碳化钨     (DN15-DN1600)

E壳体防护
Ip1 ip65
ip2IP68+IP65(即传感器IP68+转换器IP65,其中传感器为氯丁橡胶或者聚氨酯衬里的非防爆分离型可选)
F防爆说明
ex0 -无
ex1- ExdmⅡCT4 (不含乙炔)
(一体型、IP65、磁键或无显示、DN15-DN600)
ex2- ExdmⅡCT4 (不含乙炔)
(分离型、IP65、磁键或无显示、DN15-DN600)
ex3 -ExdmⅡCT4 (不含乙炔)
(分离型、IP65、转换器在安全区、DN15-DN1600)

G 附件
0 无
1 接地电极     (DN25-DN3000)
2接地法兰      (DN15-DN3000)
3 进口保护法兰  (DN65-DN1600)
4电极刮刀机构   (DN300-DN3000)

H 结构
ER分离型,中英文菜单(DN3-DN3000)
EH一体型,中英文菜单 (DN15-DN6000)
*分离型随表专用电缆10M,如不够另定货,一般不超过100m,超过100m协商定货.
I 电源
A :85V-265V 45-400HZ
B :11-40V D.C
C: 电池供电型
J转换器型式
MA:按键、双行显示、标准输出
MB;按键、双行显示、标准输出、RS485
LA:按键、双行显示、标准输出
LB:按键、双行显示、标准输出、RS485、HART协议
AA:按键、中英文菜单、双行显示、标准输出、RS232
K 地区编码
华东:01 (上海,浙江、江苏、安徽、山东)
华北:02 (北京、河北、山西、河南、内蒙古、湖北、湖南)
东北:03  (辽宁、吉林、黑龙江)

典型应用


售后承诺


技术选型



LKEF琅琨智能电磁流量计技术特点

1LKEF智能电磁流量计采用德国威琅低频矩形波励磁技术,德国TDC芯片,反应速度在20微秒以内,测量精度高,始动流量大于0.2m/s以上,精度可达0.3%,特别是重复性好,优于0.1%,在复杂的工况下能保持稳定的测量数据。

2全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达1501

3超低emi开关电源,适用电源电压变化范围大,抗emi性能好。

4采用32位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。

5采用smd器件和表面贴装(smt)技术,电路可靠性高。

6管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

7在现场可根据用户实际需要在线修改量程。

8测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

9高清晰度背光lcd显示,全中文菜单操作,使用方便,操作简单,易学易懂。

10具有rs485rs232hartmodbus等数字通讯信号输出

11具有自检与自论断功能。

资料下载
